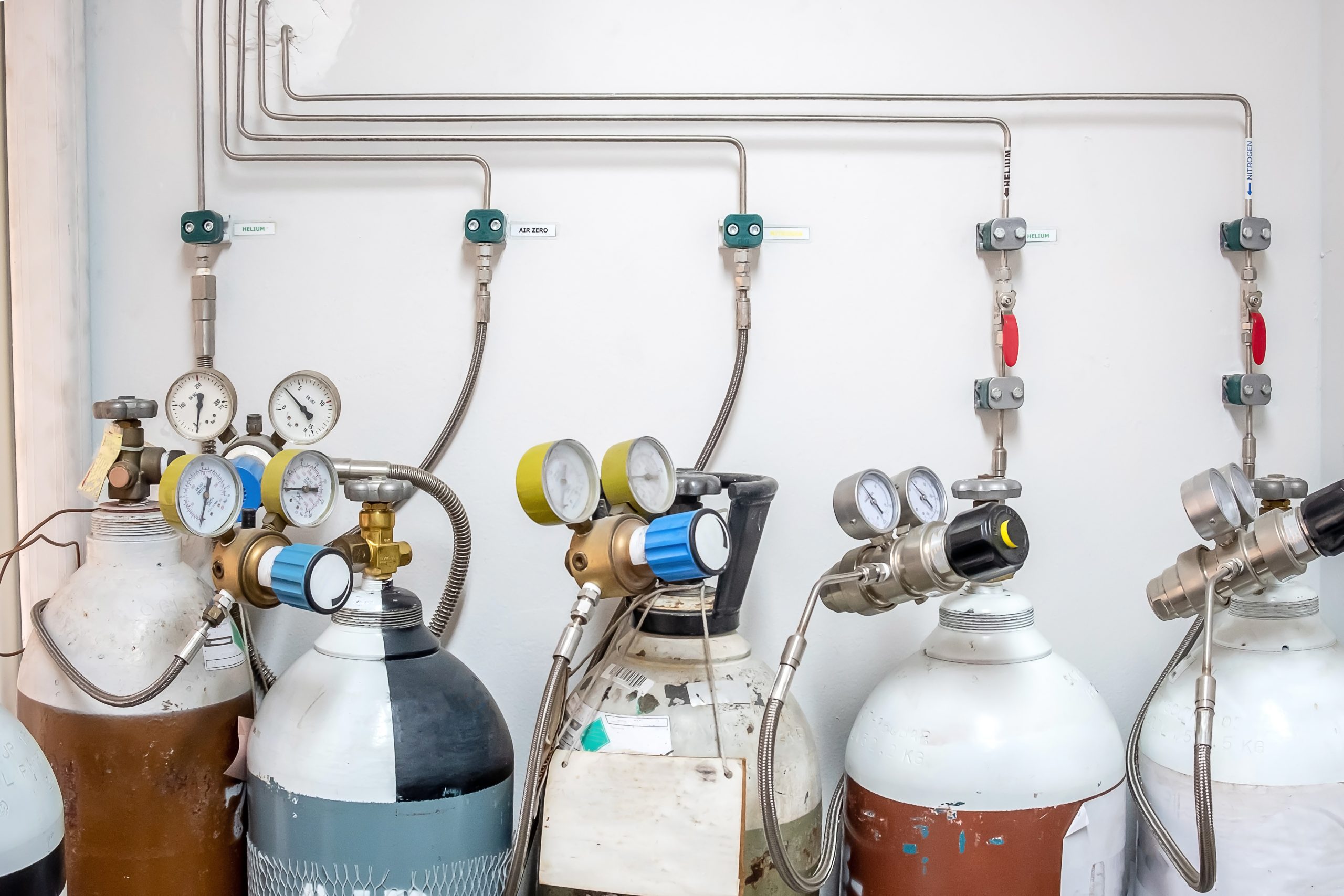

Clasificación de analizadores de procesos: instrumentación adecuada para cada etapa de producción

La consolidación del hidrógeno como vector energético en la industria requiere un control analítico riguroso a lo largo de toda su cadena de valor. Desde la generación mediante electrólisis hasta el blending en redes de gas natural, el transporte comprimido o criogénico y la reconversión en celdas de combustible, cada etapa operativa presenta desafíos metrológicos singulares. Para medir hidrógeno en procesos industriales no basta con seleccionar un instrumento genérico; la variabilidad en las presiones de línea, temperaturas, niveles de humedad y matrices de gases exige una correcta clasificación de analizadores de hidrógeno adaptada a las condiciones específicas de cada punto de medición.

La falta de precisión analítica o la selección inadecuada de tecnologías de muestreo en instalaciones de hidrógeno conduce a severos riesgos operacionales: degradación prematura de membranas, contaminación de catalizadores, desviaciones en el poder calorífico de mezclas comerciales o riesgos de inflamabilidad. Para los jefes de planta y de procesos, contar con equipos de grado científico diseñados para soportar entornos agresivos es la base para asegurar la rentabilidad del proceso, la calidad del producto final y la seguridad funcional de las instalaciones.

Diagnóstico analítico en el ciclo del hidrógeno: necesidades según la etapa del proceso

El comportamiento de la molécula de hidrógeno (H2) varía drásticamente según la etapa operacional. Comprender el entorno físico-químico de cada fase permite determinar el principio de detección adecuado y el nivel de acondicionamiento de muestra requerido.

 ┌────────────────────────────────────────────────────────────┐
 │         CADENA DE VALOR DEL HIDRÓGENO Y MONITOREO          │
 ├──────────────────────────┬─────────────────────────────────┤
 │ 1. Generación (Electrólisis)│ Impurezas de O2, H2O, pureza H2│
 ├──────────────────────────┼─────────────────────────────────┤
 │ 2. Blending y Redes      │ Concentración % vol y BTU       │
 ├──────────────────────────┼─────────────────────────────────┤
 │ 3. Almacenamiento/Transporte│ Trazas de agua, H2S, fugas LEL │
 ├──────────────────────────┼─────────────────────────────────┤
 │ 4. Uso Final (Fuel Cells)│ Trazas ultra puras (ppb / ppm)  │
 └──────────────────────────┴─────────────────────────────────┘

1. Generación por electrólisis y reformado

En electrolizadores (PEM, alcalinos o SOEC), la prioridad analítica es doble: la pureza del H2 generado y la seguridad operacional. Es crítico detectar trazas de oxígeno (O2) en la corriente de H2 y trazas de H2 en la corriente de O2 para prevenir la formación de mezclas explosivas, además de monitorear la humedad de salida.

2. Mezcla (blending) en ductos de gas natural

En proyectos de inyección de hidrógeno en redes de gas existentes, los analizadores proceso hidrógeno deben medir concentraciones variables en volumen (% vol) en tiempo real. La precisión es vital para mantener la estabilidad del poder calorífico, controlar la combustión en equipos aguas abajo y cumplir con las especificaciones de entrega a clientes industriales.

3. Almacenamiento y compresión

A altas presiones, la presencia de humedad o hidrocarburos pesados puede provocar la condensación y corrosión de componentes críticos. En esta etapa se requieren analizadores de punto de rocío y trazas de humedad capaces de operar bajo elevadas presiones de línea.

4. Uso final en movilidad y celdas de combustible

Las celdas de combustible con membrana de intercambio de protones (PEMFC) son extremadamente sensibles a contaminantes como monóxido de carbono (CO), azufre (H2S), amoníaco (NH3) y humedad. Incluso concentraciones a nivel de partes por millón (ppm) o partes por billón (ppb) pueden envenenar irreversiblemente los catalizadores de platino.

Soluciones de AyT para cada etapa de la cadena de valor

En AyT integramos y suministramos tecnología de medición de clase mundial, respaldada por ingeniería local para resolver los retos analíticos más complejos del sector industrial.

Instrumental analítico y monitoreo de gases de procesos

A través de nuestro catálogo de Equipos de medición de gases de proceso, ofrecemos detectores de grado científico, monitores perimetrales y celdas analíticas diseñadas para operar con máxima estabilidad en entornos industriales severos, garantizando la detección temprana de fugas y el control de parámetros ambientales.

Ingeniería, diseño y construcción de estaciones a la medida

Para integrar los analizadores en la línea de proceso sin comprometer su vida útil, desarrollamos proyectos de Diseño y Construcción de Estaciones. Construimos shelters climatizados, paneles analíticos con acondicionamiento de muestra y gabinetes con certificación de área explosiva (ATEX / IECEx / SEC) adaptados a la geografía y normativa chilena.

                  [ TOMA DE MUESTRA EN PROCESO ]
                                │
                                ▼
                 ┌─────────────────────────────┐
                 │ SISTEMA DE ACONDICIONAMIENTO│
                 │ • Regulación de presión     │
                 │ • Trampas de condensado     │
                 │ • Control de temperatura    │
                 └──────────────┬──────────────┘
                                │
        ┌───────────────────────┴───────────────────────┐
        ▼                                               ▼
[ Analizador de Proceso (TCD/TDLS/GC) ]     [ Transmisión a DCS / SCADA ]

Preguntas frecuentes sobre analizadores de hidrógeno en la industria

Tipos de equipos para medir hidrógeno en procesos industriales

Para medir hidrógeno en procesos industriales, la tecnología de detección debe seleccionarse en función de la matriz del gas, el rango de concentración y la velocidad de respuesta requerida. Los principales tipos de equipos para medir hidrógeno en procesos industriales son:

1. Analizadores por conductividad térmica (TCD): Basados en la elevada conductividad térmica del H2 en comparación con otros gases. Son robustos, económicos y de respuesta rápida, ideales para medir altas concentraciones (% vol) en matrices de gas binarias o relativamente estables.
2. Espectrómetros de absorción láser diódico sintonizable (TDLS): Utilizan tecnología óptica infrarroja para medir la presencia de H2 o contaminantes en la matriz. Ofrecen alta selectividad, inmunidad a interferencias cruzadas y un mantenimiento extremadamente bajo, siendo la opción preferida en procesos críticos.
3. Cromatógrafos de gases de proceso (GC): Separan físicamente los componentes de la mezcla de gas antes de medirlos. Son la solución estándar cuando se requiere analizar mezclas complejas con múltiples componentes o detectar impurezas a nivel de ppm/ppb.
4. Sensores electroquímicos y de microbalanza: Utilizados principalmente en detección de fugas en ambiente y monitoreo de seguridad perimetral (LEL).

¿Cómo se diferencia la medición de trazas de impurezas en celdas de combustible de la medición de alta concentración en blendings de gas natural?

La diferencia fundamental entre ambas aplicaciones radica en el rango de concentración, el límite de detección, la tecnología del analizador y la complejidad del sistema de acondicionamiento de muestra:

Optimice el control de su planta con la ingeniería de AyT

La selección adecuada de la instrumentación para hidrógeno es un factor determinante para la viabilidad técnica y económica de las plantas industriales modernas. Contar con una correcta clasificación de analizadores de hidrógeno y el respaldo de un sistema de acondicionamiento de muestra diseñado a la medida garantiza lecturas estables, continuidad operacional y protección de los activos de la planta.

En AyT acompañamos a los jefes de proceso e ingenieros de planta en la definición de las especificaciones técnicas y la configuración de los sistemas analíticos para cada etapa de su proyecto.
